LED显示屏模组是由电路及安装结构确定的并具有显示功能的组成LED显示屏的***”;室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板等构在一起成为“箱体”，多用于大型的全彩屏。

LED显示屏模组的组成

LED显示屏模组是组成LED显示屏成品的主要部件之一!主要由LED灯，PCB线路板，驱动IC，电阻，电容和塑料套件组成!

LED显示屏模组的分类

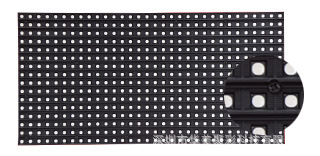

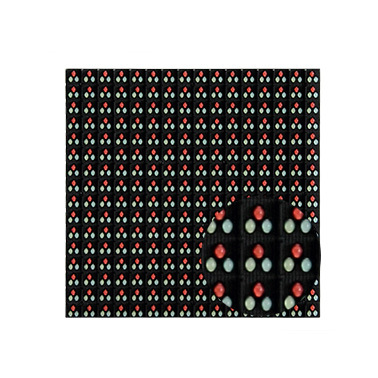

LED显示屏模组按颜色来分。一：单色模组，如单红，单绿，单蓝，单黄，单白模组。二：双色模组如红绿双色，红蓝双色。三：全彩模组主要用红绿蓝三基色放在一个LED模组上的产品。

LED显示屏模组的结构

LED显示屏模组的结构

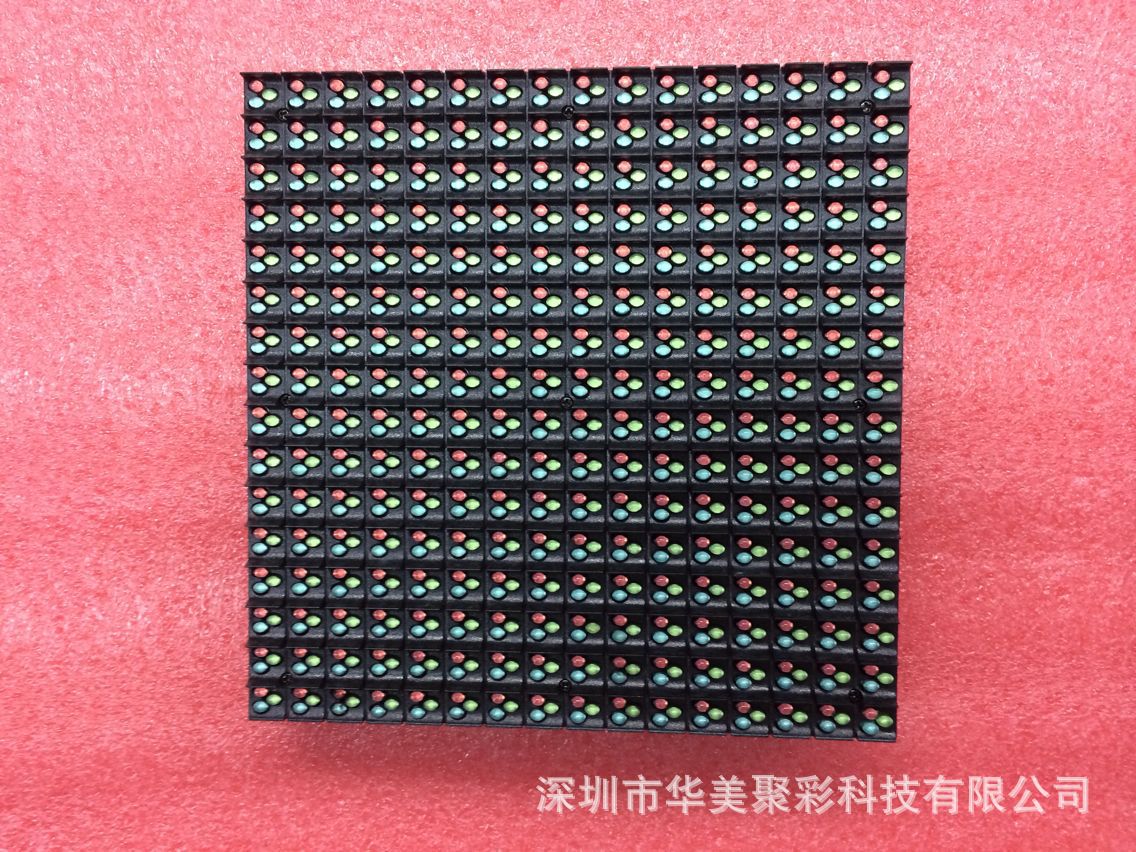

上图为16x16(P10全彩)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，***右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。模块的前面灌有显示屏专用的防水胶。
